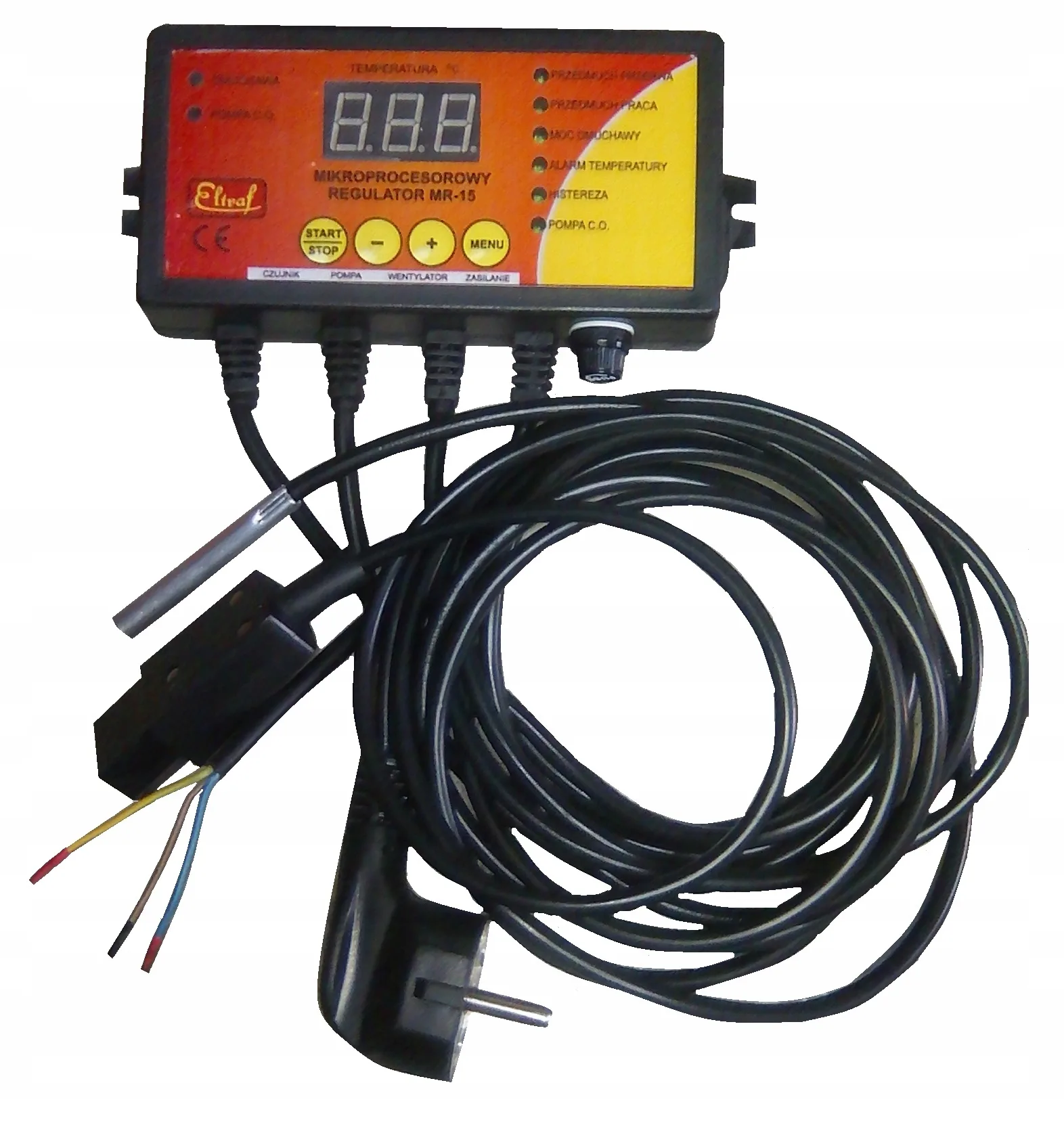

Sterownik mikroprocesorowy MR-15 jest uniwersalnym regulatorem wody w kotłach centralnego ogrzewania opalanych węglem, miałem węglowym, brykietem, drewnem, zapewniającym sterowanie automatyczne dmuchawy oraz pompy cyrkulacyjnej. Właściwy dobór algorytmu sterowania zapewnia optymalizację procesu spalania oraz bezpieczeństwo użytkowania układu grzewczego.
Zasada działania regulatora
Regulator temperatury wody w kotle miałowym może pracować w jednym z sześciu trybów: rozpalanie, regulacja, nadzór ,alarm, wygaszanie, czuwanie. Pompa polega na załączeniu i wyłączeniu w zależności od ustawionej temperatury . Załączenie następuję po osiągnięciu zadanej wartości , a wyłączenie przy temperaturze niższej o wartość ustawionej histerezy .
Funkcje sterownika:
1.ROZPALANIE Po załadunku kotła nastawiamy żądaną temperaturę jaką chcemy uzyskać na kotle, dmuchawa będzie działać tak długo aż woda w kotle nie osiągnie temperatury ustawionej na sterowniku. Podczas rozpalania jak i całego procesu palenia na wyświetlaczu sterownika pojawia się aktualna temperatura pieca. W przypadku gdy na kotle jest temperatura poniżej 31ᵒC należy ręcznie włączyć wentylator po przez nacisnąć klawisz „ „ (są dwa etapy naciśnięcia) w pierwszym momencie pojawia się temperatura zadana pieca, po ponownym naciśnięciu zostanie załączona dmuchawa.
2.REGULACJA W tym trybie pracy regulator ma za zadanie utrzymać jak najbardziej stabilną temperaturę wody w kotle . Odbywa się to na zasadzie załączania dmuchawy ,gdy temperatura spadnie poniżej zadanej oraz wyłączenia ,gdy temperatura wody przekroczy nastawioną przez użytkownika.
3. NADZÓR (przedmuchy) W ten tryb pracy sterownik przechodzi , gdy temperatura wody w kotle będzie wyższa od temperatury zadanej. W tym trybie zaczyna działać funkcja przedmuch. Jest to cykliczne załączanie się dmuchawy w zależności od tego jak ustawimy te funkcję. Możemy dowolnie ustawić , co jaki czas ma się włączyć dmuchawa i na jak długo.
4. WYGASZANIE Sterownik wyłącza w tym trybie dmuchawę jeżeli temperatura spadnie poniżej 31ᵒC, jeśli jest taka sama przez 90 minut to układ przejdzie w tryb wygaszania zupełnego . Z trybu wygaszania możliwe jest rozpoczęcie procesu rozpalania przez naciśnięcie klawisza .
5. WYGASZANIE ZUPEŁNE W tym trybie regulator nie steruje dmuchawą. Możliwe jest rozpoczęcie palenia przez naciśnięcie klawisza „ „lub samoczynny wzrost temp. powyżej 31°C
6. ANTY- STOP Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na kilka minut.
7. ANTY- ZAMARZANIE Anty zamarzanie funkcja ta Zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 5°C.
8. STEROWNIK POSIADA 6 TRYBÓW PRACY: Rozpalanie, Nadzór, Regulacja, Alarm, Wygaszanie, Czuwanie . Przejścia pomiędzy trybami odbywają się automatycznie.
9.USTAWIENIA FABRYCZNE:
ER-4 Parametr związany z ustawieniami fabrycznymi. Aby powrócić do ustawień fabrycznych należy w momencie włączania zasilania przytrzymać przycisk M, pojawi się wówczas na wyświetlaczu migający ER-4. W tym momencie następuje powrót do ustawień fabrycznych.
ER-4 kasujemy przez naciśnięcie dowolnego przycisku.
10.SYGNALIZACJA BŁĘDÓW W przypadku wykrycia błędu sterownik da o tym fakcie znać poprzez wyświetlenie (migającego) kodu wykrytego błędu.
ER-1 błąd czujnika C.O. – skasować dowolnym przyciskiem jak to nie pomorze to czyli czujnik jest uszkodzony.
11.PRZEKROCZENIE TEMPERATURY
ER-6 oznacza, że piec przekroczył temp alarmu. Pompa załączona zostaje automatycznie. Ponowne uruchomienie sterownika nie skasuje błędu, najpierw temp musi spaść poniżej temperatura alarmu
