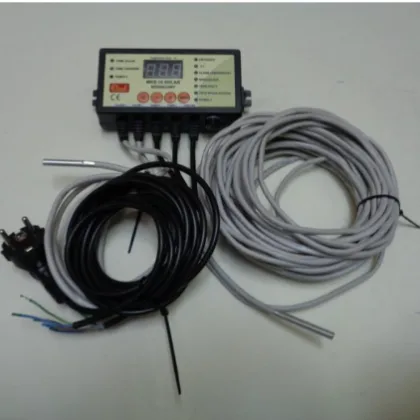

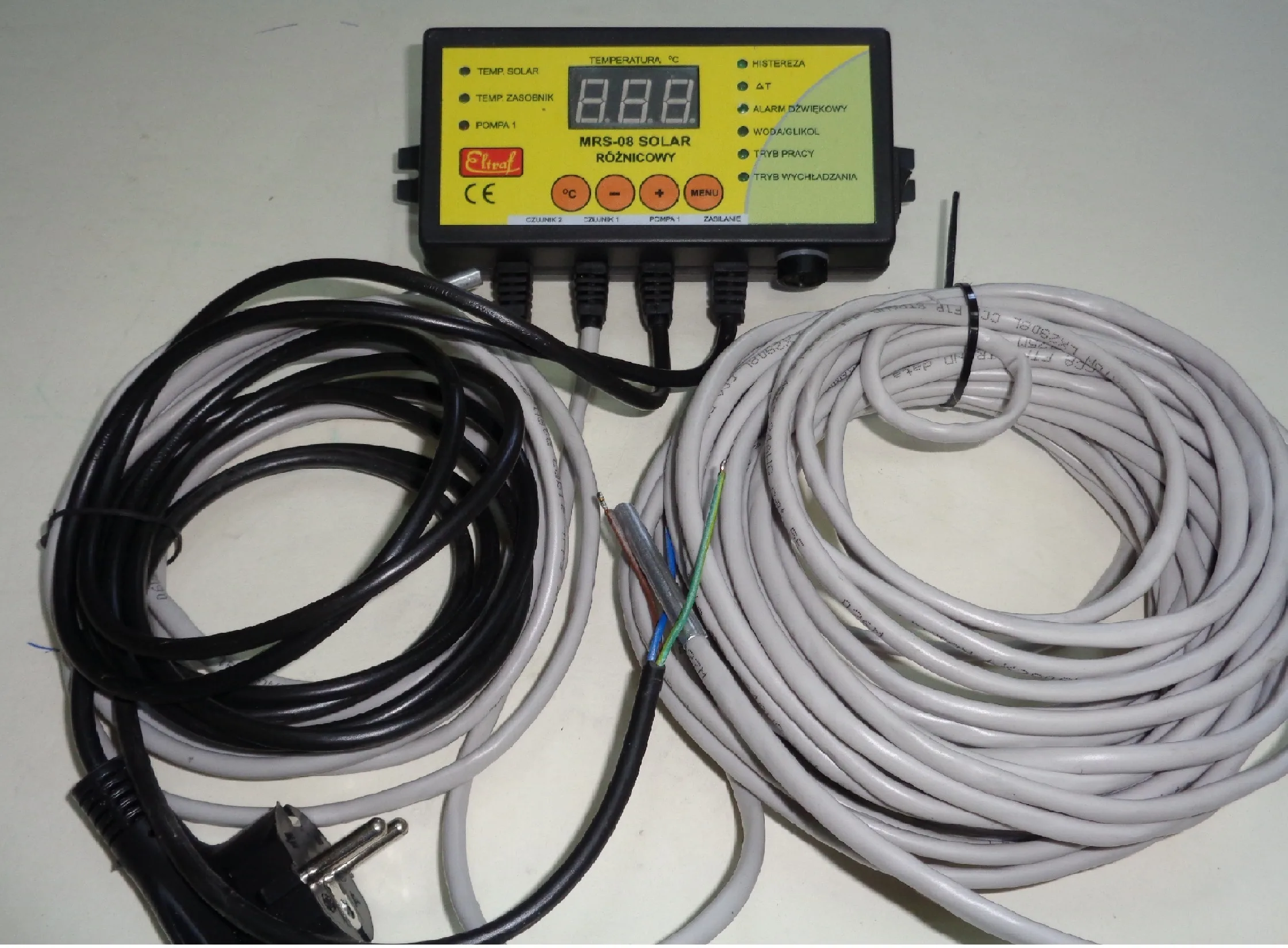

Mikroprocesorowy sterownik solarny MRS-08 przeznaczony jest do sterowania pracą pompy ładującą zasobnik ciepła w instalacji solarnej. Sterownik dogrzewa zasobnik wykorzystując różnice temperatury pomiędzy kolektorem ,a zasobnikiem.

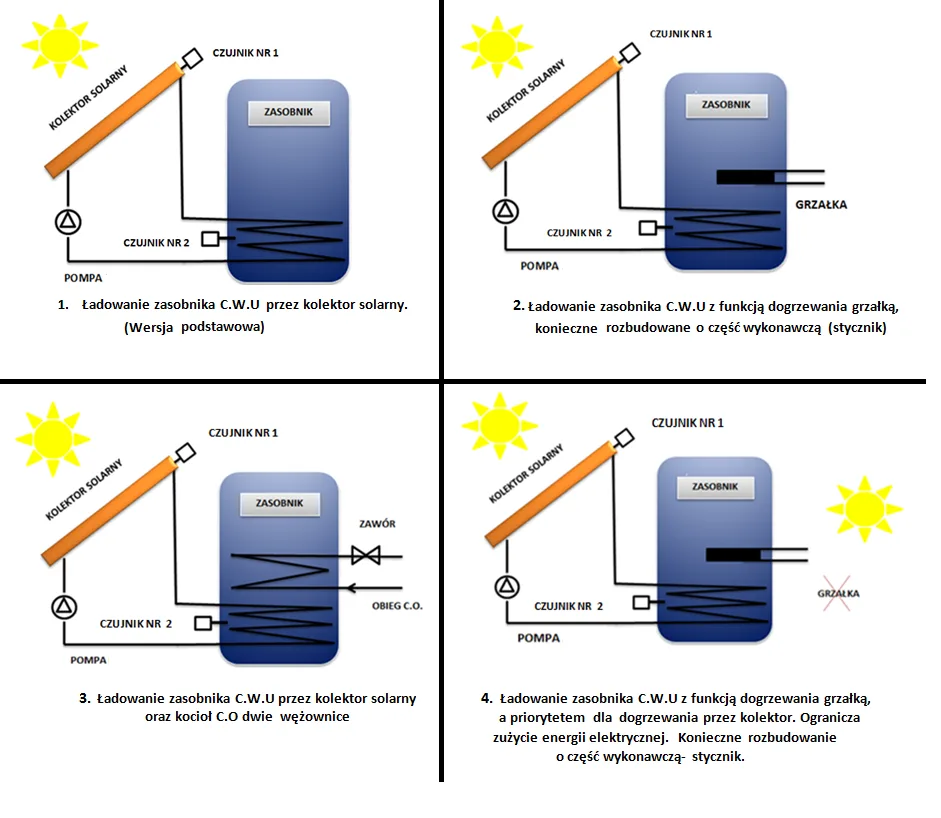

Może pracować w następujących układach:
· W układzie kolektora solarnego
· W układzie wymiennika C.W.U
· Centralnego ogrzewania
Praca sterownika:
Temperatura solara i zasobnika wyświetlana jest na wyświetlaczu sterownika. Załączanie pompy kolektora następuje na zasadzie różnicy temperatur tzn. kiedy temperatura z czujnika solara jest większa od temperatury zadanej i temperatura z czujnika solara jest większa od temperatury zasobnika C.W.U o wartości delta temperatura. Zaś wyłączenie jest zależne od ustawionej histerezy w menu-delta.
Temperatura solara i zasobnika wyświetlana jest na wyświetlaczu sterownika. Sterownik umożliwia ustawienie 2 stanów pracy pompy: pracy automatycznej i pracy ciągłej. Podstawowym stanem jest praca automatyczna. Użytkownik ma możliwość ręcznego włączenia i wyłączenia pracy ciągłej pompy po przez przyciśnięcie przycisku minus. Praca ciągła pracuje niezależnie od temperatury np. w celu sprawdzania pompy-miga dioda pompa.

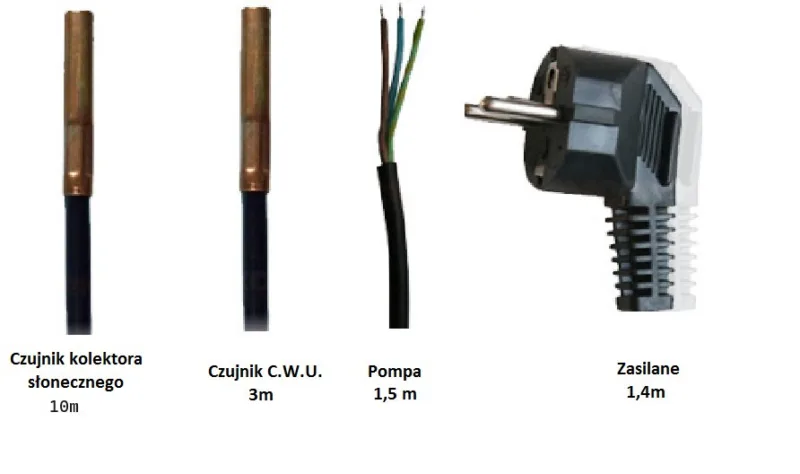

Regulacja odbywa się na podstawie 2 czujników.
Układ działa z histerezą, która jest ustawiana w menu.
Sterownik solarny posiada funkcje anty-stop i anty-zamarzanie !
Mamy możliwość wyboru pracy pompy:
Ze stałą mocą lub płynną w zależności od różnicy temperatur pomiędzy czujnikami i ustawioną deltą w menu. Im większa różnica temperatur między czujnikami, tym wyższy bieg np. temperatura kolektora 53°C, temperatura zasobnika 40°C i delta w menu 10°C. Pompa pracuje na 3 biegu: 53-40-10=3. Gdy różnica między czujnikami się zmniejsza to pompa pracuje coraz wolniej (rozwiązanie ekonomiczne).
Zasada działania:
Mamy możliwość wyboru pracy pompy na stałe.
Sterownik dąży do wykorzystania energii cieplarnianej z kolektora słonecznego lub pieca w celu nagrzania wody i utrzymania jej na najwyższym poziomie. Takie rozwiązanie nie wychładza bojlera przez kolektor lub piec gdy temperatura na nim spadnie. Może pracować też w układzie centralnego ogrzewania lub z wymiennikiem.
Funkcja wakacyjna pozwala na zrzut ciepła do kolektora słonecznego bez potrzeby dodatkowego schładzania zasobnika C.W.U.
